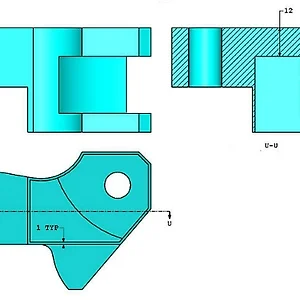

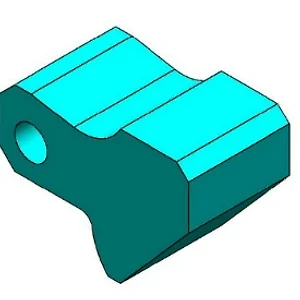

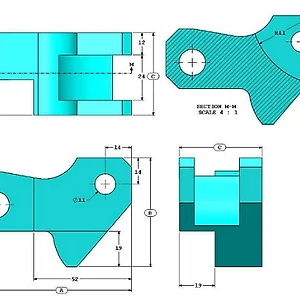

반응형 CSWA20 솔리드웍스 CSWA 기초 시험 예제 16번 정답은 아래에 있습니다.Part 모델링제공된 도면의 도시 된 부분을 모델링 하시오. 다음의 정보를 사용합니다.● 단위 : MMGS (밀리미터(mm), 그램(g), 초(s))● 소수 자릿 수 : 2● 파트 원점 : 임의● 15번에 만든 파트를 기반으로 수정합니다.● 재질 : AISI 1020 Steel● 밀도 : 0.0079 g/mm^3 예외 사항이 없는 한, 모든 구멍은 전체를 관통합니다. 문제파트 전체의 질량은 몇 그램인가?A. 432.58B. 732.15C. 831.32D. 920.57문제 풀이 정답A. 432.58 Part 파일Step 파일 2017. 6. 22. 솔리드웍스 CSWA 기초 시험 예제 15번 정답은 아래에 있습니다.Part 모델링제공된 도면의 도시 된 부분을 모델링 하시오. 다음의 정보를 사용합니다.● 단위 : MMGS (밀리미터(mm), 그램(g), 초(s))● 소수 자릿 수 : 2● 파트 원점 : 임의● A = 86.00● B = 58.00● C = 44.00● 재질 : AISI 1020 Steel● 밀도 : 0.0079 g/mm^3 예외 사항이 없는 한, 모든 구멍은 전체를 관통합니다. 문제파트 전체의 질량은 몇 그램인가?A. 577.64B. 628.18C. 839.14D. 1030.51 문제 풀이 정답B. 628.18 Part 파일Step 파일 2017. 6. 20. 솔리드웍스 CSWA 기초 시험 예제 14번 정답은 아래에 있습니다.Part 모델링13번에 모델링한 파트를 다음의 정보를 사용하여 수정합니다.● 단위 : MMGS (밀리미터(mm), 그램(g), 초(s))● 소수 자릿 수 : 2● 파트 원점 : 임의● A = 84.00● B = 59.00● C = 45.00● 재질 : AISI 1020 Steel● 밀도 : 0.0079 g/mm^3 예외 사항이 없는 한, 모든 구멍은 전체를 관통합니다. 문제파트 전체의 질량은 몇 그램인가?A. 588.74B. 1032.32C. 991.58D. 854.75 문제 풀이 정답B. 1032.32 Part 파일Step 파일 2017. 6. 19. 솔리드웍스 CSWA 기초 시험 예제 13번 정답은 아래에 있습니다.Part 모델링제공된 도면의 도시 된 부분을 모델링 하시오. 다음의 정보를 사용합니다.● 단위 : MMGS (밀리미터(mm), 그램(g), 초(s))● 소수 자릿 수 : 2● 파트 원점 : 임의● A = 81.00● B = 57.00● C = 43.00● 재질 : AISI 1020 Steel● 밀도 : 0.0079 g/mm^3 예외 사항이 없는 한, 모든 구멍은 전체를 관통합니다. 문제파트 전체의 질량은 몇 그램인가?A. 1028.33B. 118.93C. 577.64D. 939.54 문제 풀이 정답D. 939.54 Part 파일Step 파일 2017. 6. 16. 솔리드웍스 CSWA 기초 시험 예제 12번 정답은 아래에 있습니다. 12. 도면뷰 'B'를 만들려면 표시된 대로 도면 뷰 'A'에 자유곡선을 스케치한 후 어떤 SolidWorks 뷰 유형을 삽입해야 합니까?a) 경사 단면도 (Aligned Section View)b) 상세도 (Detail View)c) 부분 단면도 (Broken-out View)d) 단면도 (Section View) 문제 풀이 정답c) 부분 단면도 (Broken-out View) 2017. 6. 13. 솔리드웍스 CSWA 기초 시험 예제 11번 정답은 아래에 있습니다. 11. 도면뷰 'B'를 만들려면 표시된 대로 도면뷰 'A' 에 자유곡선을 스케치 한 후 어떤 SolidWorks 뷰 유형을 삽입해야 합니까?a) 단면도 (Section View)b) 부분도 (Cropped View)c) 투영도 (Projected View)d) 상세도 (Detail View) 문제 풀이 정답b) 부분도 (Cropped View) 2017. 6. 12. 이전 1 2 3 4 다음 반응형
